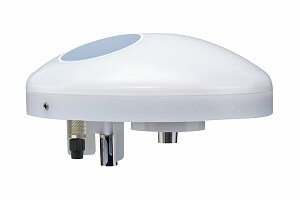

Kompaktní meteostanice WSC 11

Meteorologická stanice compact WSC 11 byla navržena pro různé požadavky řídicí techniky budov.

Přístroj kombinuje přesnost získávání naměřené hodnoty s velmi kompaktní konstrukcí. Je zaručena hladká integrace do nových i stávajících instalací.

Unikátnost tohoto zařízení je v získávání celkem 11 meteorologických parametrů na minimálním prostoru. Měření větru probíhá bez pohyblivých částí. Termální anemometr měří rychlost a směr větru bez mechanického opotřebení. Není nutná nákladná údržba.

Keramický senzor detekuje i malé množství srážek. Integrované topení zkapalňuje sníh a měkké kroupy a zajišťuje rychlé vysoušení povrchu.

Integrovaný modul GPS a/nebo RDS/DAB+ automaticky přijímá datum, čas, výšku stanice a zeměpisnou polohu. Ruční nastavení času není nutné. WSC 11 určuje azimut a elevaci polohy slunce z parametrů. Snížený tlak vzduchu se vypočítává pomocí nadmořské výšky a naměřeného tlaku vzduchu. Všechny parametry jsou odesílány s datovým telegramem.

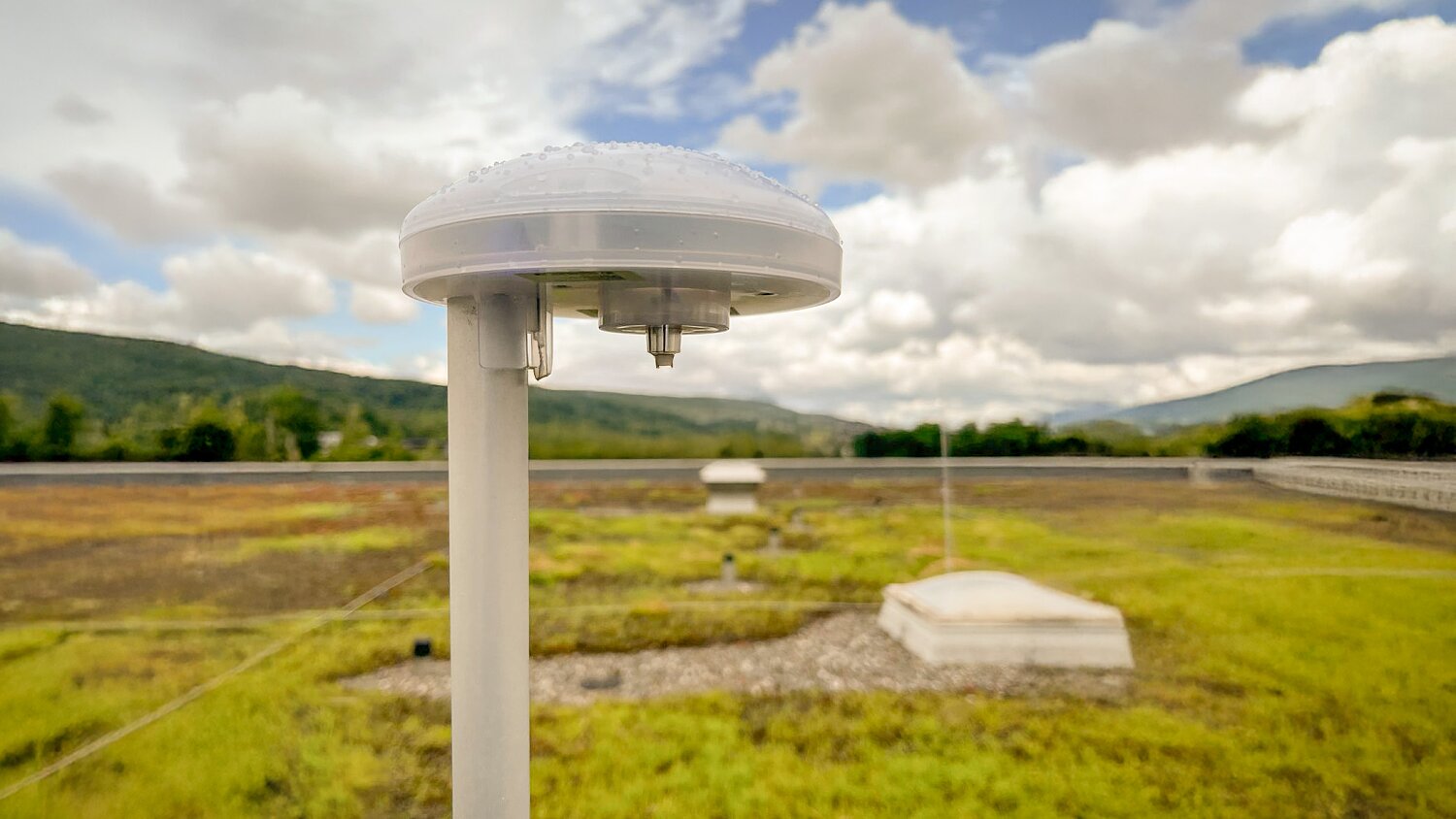

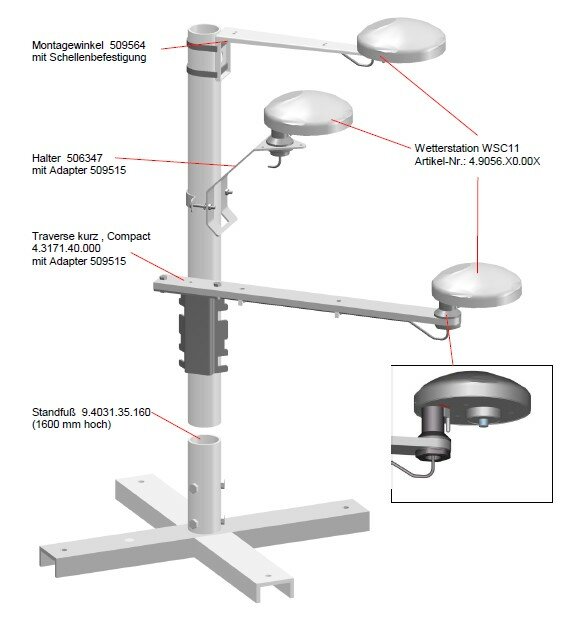

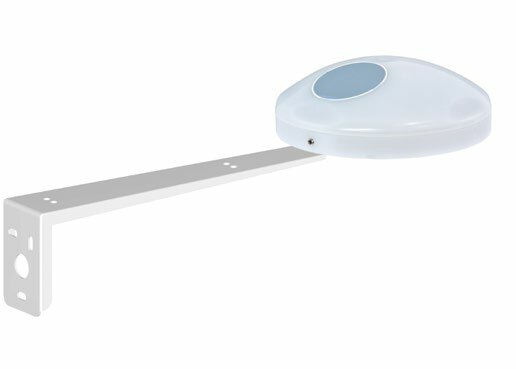

Výstup dat probíhá sériově přes MODBUS RTU nebo v datovém formátu kompatibilním s THIES. WSC 11 se montuje na stožár nebo pomocí nástěnného držáku přímo na budovu.

Stručně:

• integrovatelné do stávajících řídicích systémů
• s digitálním rozhraním
• přesné a spolehlivé
• bez opotřebení
• lehká instalace

Rozhraní k zařízení je digitální s RS485 rozhraním. Spolu s komunikací založenou na ID umožňuje rozhraní provoz meteostanice na sběrnici. Zařízení má GPS přijímač. Ten se používá k určení polohy a času, ze kterého se také vypočítá poloha slunce.

Lze měřit následující parametry:

• Absolutní tlak vzduchu
• Rychlost větru
• Směr větru
• 4 x jas (po 45° - sever, východ, jih, západ)
• Soumrak
• Globální záření
• Srážky (ano/ne) - vyhřívaný kapacitní sensor
• Teplota vzduchu
• Poloha slunce (elevace / azimut)
• Relativní vlhkost vzduchu
• Absolutní vlhkost vzduchu
• Teplota rosného bodu
• Vnitřní teplota meteostanice
• Čas / datum
• Geostacionární údaje (místní nadmořská výška, zeměpisná délka a šířka)

Rychost a směr větru - anemometer

Měření větru je založeno na principu horkého drátu "hot wire" [česky také zchlazovací / termický princip]. Spodní strana krytu je vybavena vyhřívaným válcovým senzorem. PID regulátor upravuje teplotu válce na teplotu, která se neustále zvyšuje v závislosti na okolním prostředí. Dodaná tepelná energie je měřítkem rychlosti větru. Kovový válec obsahuje čtyři odpory pro měření teploty. Tyto odpory jsou tepelně spojeny s válcem a umístěny podle podle 4 světových stran kompasu. Při dopadajícím proudění, které na válec působí v závislosti na směru větru, dochází k teplotnímu gradientu, který je zaznamenán měřicími odpory. Vztahy mezi 4 hodnotami teploty se používají k výpočtu směru větru. V případě, že směr větru nelze určit, protože rychlost větru je 0 m/s, je hodnota nastavena na 0. Vítr ze severu se zobrazuje v úhlu 360°.
