THIES Datalogger DLU

• Dotykový displej
• Ethernetové rozhraní
• Webový server
• MODBUS RTU
• Ukládání dat až jeden rok

Datalogger zaznamenává naměřené hodnoty přes dvě sériová rozhraní RS485/422 a přes integrované analogové a digitální vstupní kanály. Sériová rozhraní jsou určena pro připojení snímačů s rozhraním MODBUS-RTU a pro snímače s datovým protokolem THIES.

Na jednu sběrnici je možné připojit až 32 zařízení. Analogové vstupy slouží pro připojení čidla teploty vlhkosti s PT100 a napěťovým výstupem a až tří čidel s napěťovým výstupem 0 … 10 V. Digitální vstupy podporují přímé připojení vysílače směru větru se synchronně-sériovým výstupem a dvou srážkoměry s pulzním výstupem.

Pro diagnostiku a uvedení do provozu je k dispozici dotykový displej 320 x 240. Slouží pro zobrazování okamžitých a uložených hodnot. Přes dotykový displej je také možné provádět základní parametrizaci.

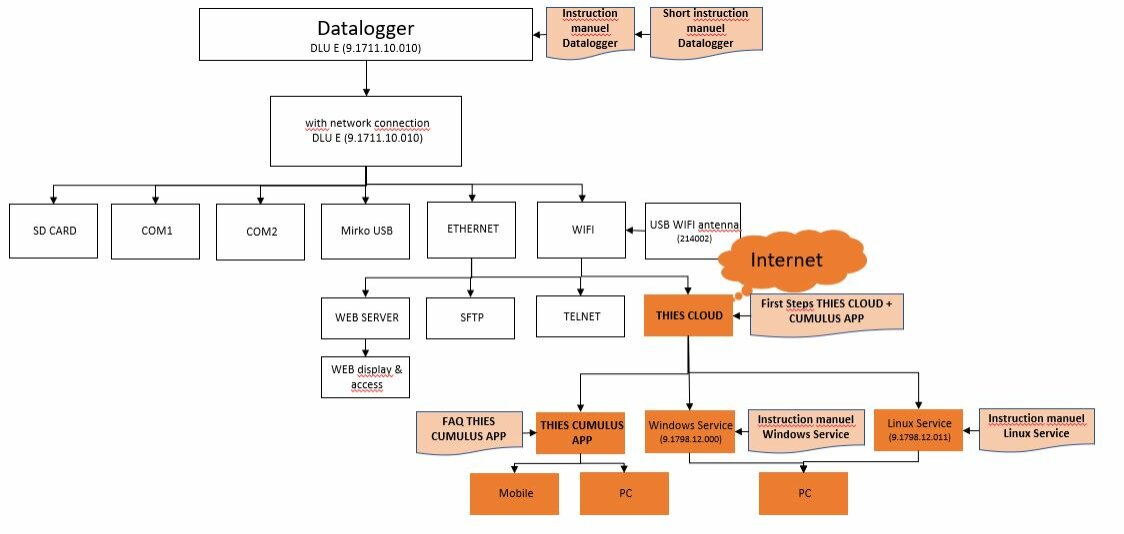

Dotaz na data probíhá přes Ethernet, přes jedno ze dvou rozhraní RS485/422 nebo přes volitelně dostupný WLAN modul pro USB port. Všechna rozhraní podporují dotazování na data ve formátu ASCII. Data lze zjišťovat přes Ethernet a WLAN navíc v binárním formátu a FTP.

Pro zobrazení okamžitých a archivních hodnot a pro konfiguraci slouží interní WEB server. Konfigurace může být navíc provedena také „offline“ pomocí nástroje Windows.

Datalogger DLU je určen pro vnitřní instalaci. Venkovní použití vyžaduje přídavný kryt krytu s příslušným stupněm ochrany.

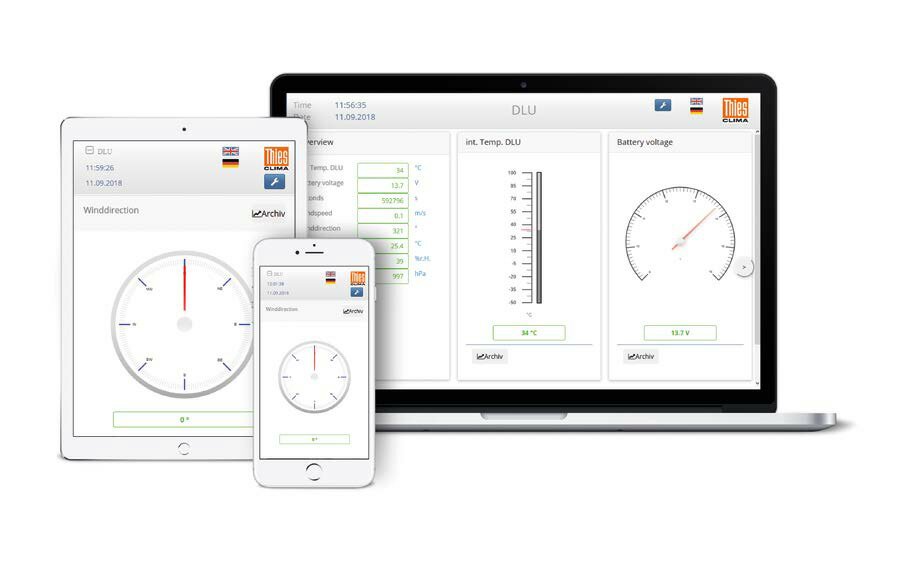

Interní WEB server zobrazuje okamžité naměřené hodnoty přehledně ve formě textu a diagramu. Naměřené hodnoty jsou, specificky pro zařízení, připraveny WEB serverem a optimálně zobrazeny v závislosti na tom, zda datový dotaz pochází z PC, tabletu a smartphonu. Jednoduchá vizualizace dat je tak možná bez dalšího softwaru. Datalogger podporuje také zobrazení uložených naměřených hodnot a různé možnosti nastavení, jako je změna měřítka.

Pro dotazování dat pomocí PC je k dispozici náš osvědčené programu MEVIS a Meteo-Online.
