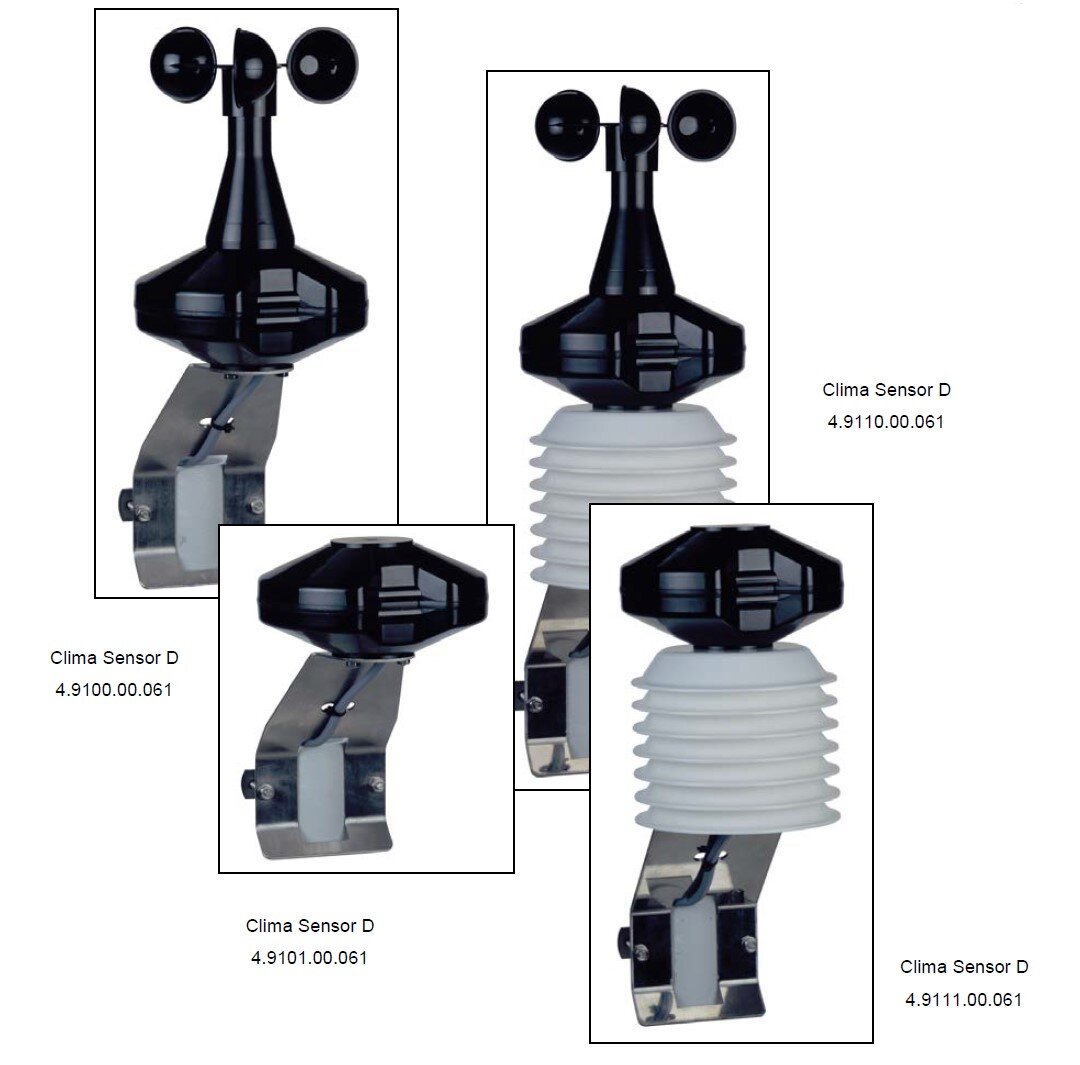

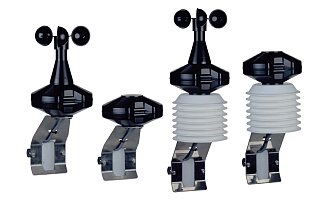

Clima Sensor D

Senzor Clima D slouží k měření parametrů životního prostředí. Pro další zpracování jsou k dispozici jako

• sériový telegram RS485/422 a jako
• analogový výstup

Senzor „CLIMA Sensor D“ má interní přijímač DCF77, který přijímá časový signál atomových hodin a integruje jej do datového telegramu. Vysílač DCF77 je umístěn ve Frankfurtu/M.

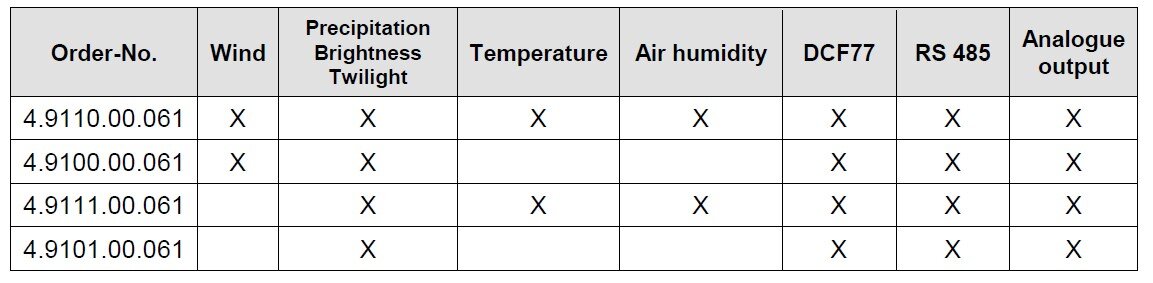

Oblasti použití jsou řídicí systémy budov, regulační technika, skleníková technika nebo pro další zpracování získaných dat do záznamových - a indikačních přístrojů. V závislosti na příslušném modelu lze pomocí snímače Clima Sensor D měřit následující parametry :

• rychlost větru
• Srážky (ano/ne)
• Jas ve východním, jižním a západním směru
• soumrak
• teplota
• relativní vlhkost vzduchu

Upevňovací klip slouží k montáži na stožáry nebo rovné plochy - v závislosti na rozsahu použití.

Vlastnosti a funkce

Rychlost větru

Miskový kříž se otáčí působením větru. Hřídel, uložená v třecích ložiskách, je upevněna na kříži a vede dva magnety kolem jazýčkového (Reedova) kontaktu. Takto vzniklé impulsy se upravují a jsou k dispozici jako definované měřicí hodnoty.

Srážky - detekce

Detekce se provádí opticky podle reflexní metody s modulovaným infračerveným světlem. Analýza se provádí po fázově citlivé filtraci, takže lze rozhodně vyloučit rušivé vlivy způsobené statickými nebo dynamickými vnějšími světelnými zdroji, jako je sluneční světlo nebo elektrické osvětlení.

Detekce jasu

Jas je detekován pomocí tří nezávislých fotodiod, které jsou uspořádány do 90° segmentů. Převodník transformuje signály, které jsou pak k dispozici jako sériová a tři nezávislá výstupní napětí.

Soumrak

Soumrak je detekován fotodiodou. Převodník transformuje signál, který je k dispozici v sériové a analogové podobě.

Měření teploty

Jako teplotní čidlo se používá dlouhodobě stabilní odporový teploměr Pt-100. Proudový zdroj se záporným vnitřním odporem eliminuje kvadratický poměr v charakteristické křivce Pt-100, takže je dosaženo vynikající linearity a přesnosti měření.

Měření vlhkosti

Měření se provádí pomocí kapacitního snímače vlhkosti, který mění svou kapacitu v závislosti na relativní vlhkosti vzduchu. Analytický obvod převádí změny kapacity senzoru a kompenzuje nelinearitu a závislost senzoru na teplotě.

Přijímač DCF77

Přijímač je schopen přijímat signál DCF77 a synchronizovat vnitřní hodiny. Cyklická synchronizace času je ve stavu dodávky deaktivována. Lze ji aktivovat pomocí parametru ST. Pokud má být čas synchronizován cyklicky, doporučuje se nastavit parametr ST na hodnotu 3. Synchronizace času se tak provádí v noci v 03:00.
