HYGRO-THERMO-PRESURE senzor (THIES HTB)

Značka: Thies Clima

Vlhkost, teplota a tlak: tři samostatné senzory v jednom kompaktním nerezovém těle. 3 parametry současně. To je unikátní THIES CIMA HTB (HYGRO-THERMO-BARO) senzor. Vysoká kvalita měření a robustní (IP68), spolehlivá technologie.

Senzory THIES CLIMA Hygro-Thermo-Pressure (HTP) řady COMPACT jsou určeny k měření relativní vlhkosti, teploty vzduchu a atmosférického tlaku.

Senzor THIS CLIMA HTP (někdy označovaný také jako THIS CLIMA HTB Hygro-Thermo-Baro sensor) je vhodný pro použití na meteorologických měřících stanicích a pro připojení k systémům pro záznam dat. Díky svému univerzálnímu rozhraní a kombinované funkcionalitě je tento jediný senzor schopen nahradit více samostatných senzorů v různorodých aplikacích.

K unikátními vlastnostmi tohoto čidla jsou: vynikající dynamika díky samostatně umístěnému teplotnímu čidlu či použití nerezové oceli jako materiálu pouzdra, stejně jako stupeň krytí IP67. To umožňuje jeho použití i v aplikacích s nejvyšším stupněm zátěže.

Mezi výjimečné vlastnosti senzoru patří:

  • vysoká dlouhodobá stabilita,
  • téměř lineární křivka charakteristik,
  • velmi dobré dynamické chování,
  • odolnost vůči kondenzaci,
  • nízký teplotní koeficient,
  • nejnižší hystereze.

Jednotlivé naměřené hodnoty se zaznamenávají a vyhodnocují každou sekundu. Z teploty a relativní vlhkosti vzduchu se interně vypočítá rosný bod a absolutní vlhkost vzduchu. Tyto hodnoty jsou rovněž vyvedeny do výstupního datového telegramu.

Digitální rozhraní jednotky tvoří rozhraní RS485 v poloduplexním režimu. Spolu s komunikací založenou na ID umožňuje toto rozhraní provoz senzoru ve sběrnicovém systému.

K dispozici jsou dva datové protokoly: ASCII (formát THIES) a binární (MODBUS-RTU) Jako další rozhraní nabízí senzor známé standardní signálové výstupy 4-20 mA a 0-1/10 V s odpovídajícím škálováním.

Varianty senzoru THIES CLIMA HTB

Senzory THIES CLIMA HTP je možné získat v mnoha variantách. Všechny obsahují digitální rozhraní RS485 HD a liší se:

  • datový formát (THIES ASCII nebo MODBUS RTU)
  • analogový výstup (bez / 4 … 20 mA / 0 … 1 V / 0 … 10 V)
  • datový kabel (integrovaný 5 m, nebo s konektorem)

Vybereme pro Vás tu nejvhodnější variantu. Kontaktujte nás prosím s Vašimi požadavky.

Technické údaje

Relativní vlhkost
Měřící rozsah 0 ... 100%
Přesnost Typ. ±1,5 % r.v. @ 25 °C a < 80 % r.v., ±2 % r.v. v celém rozsahu měření
Teplota vzduchu
Měřící rozsah -40 … +85 °C
Přesnost ±0,1 °C @ -40 ... +85 °C @ proudění vzduchu > 2 m/s
Dlouhodobá stabilita Max. ≤ 0,03 °C /rok
Doba ustálení ≤20 sec (τ 63%)
Teplota vzduchu
Měřící rozsah 300 ... 1200 hPa
Přesnost ±0,25 hPa @ -20 … +80 °C @ 800 … 1100 hPa ±0,50 hPa @ -20 … +80 °C @ 600 … 800 hPa
Dlouhodobá stabilita ±0,3 hPa / year
Doba ustálení ≤ 8 s bei 5 m cable length, ≤ 15 s bei 50 m cable length (τ 63%)
Dopočtené parametry
Teplota rosného bodu °C
Absolutní vlhkost g/m³
Digitální rozhraní
Typ RS485
Mode Half-Duplex-Mode
Data formát 8N1
Přenosová rychlost 2400, 4800, 9600, 19200, 38400, 57600
Rozlišení (v závislosti na telegramu) Tlak vzduchu: 0,01 hPa (max.) Vlhkost: 0,1 % rel. vlhkosti Teplota: 1,0 % (0,1 %): 0,01 °C (max.)
Analogový výstup
0 … 1V @ UB >6V 16 Bit
0 … 10V @ UB >15V 16 Bit
4 … 20mA @ UB >15V 16 Bit
Počet výstupů 3, volně konfigurovatelné
Další parametry
Napájení Napětí: 6 ... 30 V DC / Typ. 36 mA @ 12V viz také konstrukce jednotky
Provozní podmínky -40 ... +85 °C; 0 ... 100 % rel. vlhkosti, včetně kondenzace

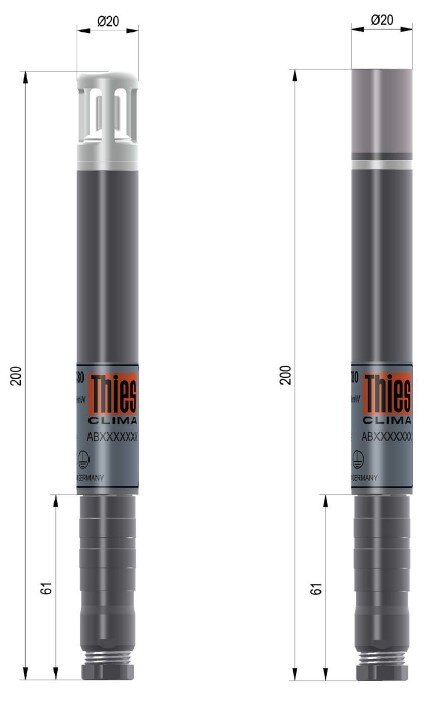

Rozměry s kabelem výška 166 mm, Ø 20 mm
Rozměry s konektorem výška 200 mm, Ø 20 mm
Hmostnost cca 0,45 kg
Stupeň ochrany IP67 (pro celý senzor)
Tělo senzoru Nerezová ocel
